Reinigungssysteme
Systeme zur Reinigung von Wasserstoff auf 99,999 % Reinheit (automotive grade) – unabhängig von der Wasserstoffproduktionsquelle werden Verunreinigungen zuverlässig entfernt.
Wasserstoffreinigungssysteme R-PUR
Funktion der Wasserstoffreinigungssysteme R-PUR
Wasserstoffreinigungssysteme R-PUR haben die Aufgabe, eine Gasreinheit von 99,999 % sicherzustellen. Diese Geräte werden installiert, um Sauerstoff und Wasserdampf zu entfernen, die im aus dem Elektrolyseprozess austretenden Wasserstoff enthalten sind.
Wasserstoff direkt aus Elektrolyseuren weist eine Reinheit von 99,9 % auf. Eine Reinheit von 99,999 % ist erforderlich, um ihn u. a. in Brennstoffzellen einzusetzen.
Dank der hohen Reinheit ist der Taupunkt so niedrig, dass in einem sehr weiten Druckbereich kein Risiko der Wasserkondensation besteht.
Aufbau des Wasserstoffreinigungssystems R-PUR

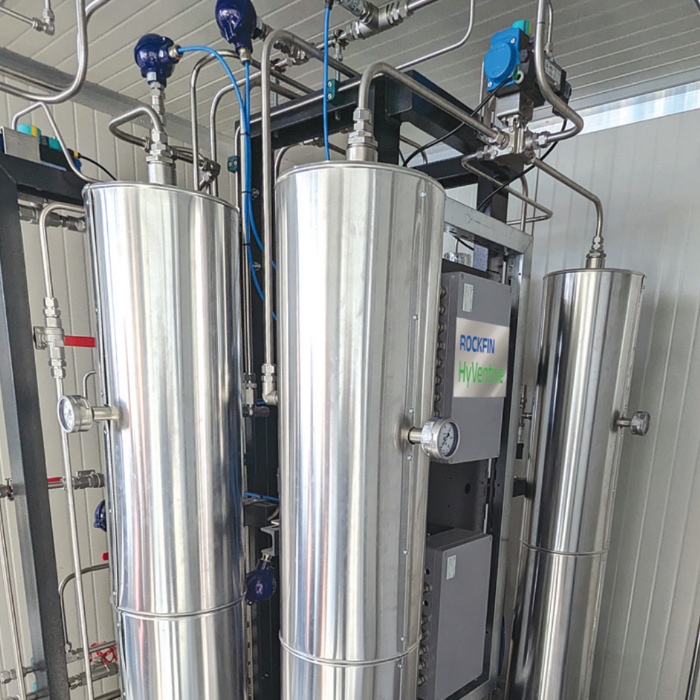

Das Wasserstoffreinigungssystem R-PUR besteht aus einer Sauerstoffentfernungseinheit (Deoxo) und zwei Trocknungskolonnen.
Die Sauerstoffentfernungseinheit besteht aus einem mit Katalysator gefüllten Druckbehälter, der die Reaktion der Verbindung von Sauerstoff und Wasserstoff auslöst und intensiviert. Produkte dieser Reaktion sind Wasser und eine große Wärmemenge.

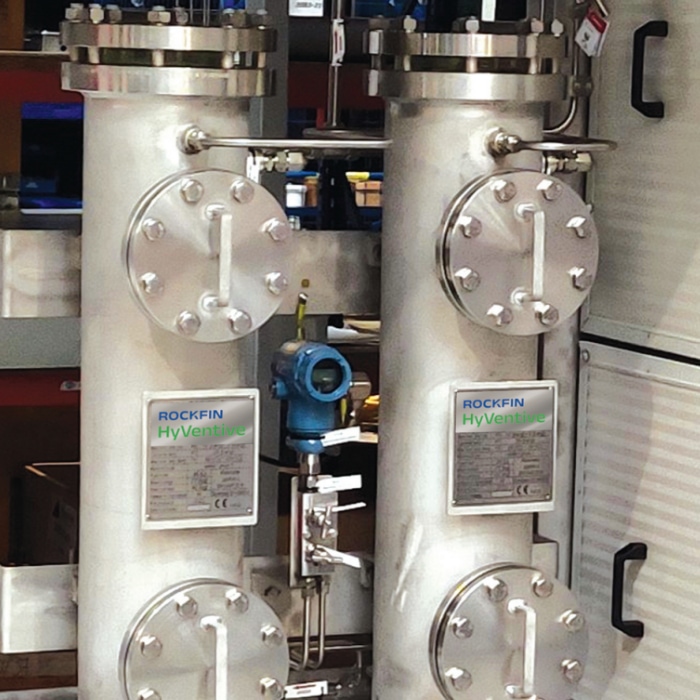

Die Trocknungskolonnen scheiden Wasserdampf mithilfe von Adsorbentien ab, die sich in diesen Behältern befinden. Wasserdampfmoleküle werden an der Adsorberoberfläche zurückgehalten. Aufgrund der begrenzten Aufnahmekapazität für Wasserdampf ist eine Regenerierung der Adsorber erforderlich. Zu diesem Zweck verfügt das Reinigungssystem über zwei Trocknungskolonnen: Während eine den Wasserstoff trocknet, wird die andere regeneriert.
Lieferumfang der Wasserstoffreinigungssysteme R-PUR
Grundausstattung
- Sauerstoffentfernungskolonne (Deoxo)
- Zwei Wasserdampfentfernungskolonnen
- Heizungen und Kühler für den Betrieb
- Absperrventile mit pneumatischem Antrieb
- Koaleszenzfilter
- Sicherheitsventile
- Rahmenaufbau
- Taupunktsensor
- Erforderliche Messgeräte
- Steuerung für automatischen Dauerbetrieb
- Spülleitung
Zusatzausstattung
- Containeraufbau
- Absperrventile mit elektrischem Antrieb
- Hilfskreislauf mit Luftkompressor
Dienstleistungen und Service
- Transport und Entladung am Installationsort
- Zusätzliche Wartung während der Lagerzeit
- Ausführung der Verbindungen zwischen Systemkomponenten
- Anschluss des Systems an Versorgungsmedien
- Teilnahme an der Inbetriebnahme
- Personalschulung
- Regelmäßige Inspektionen und Servicewartung
Hauptvorteile der Wasserstoffreinigungssysteme R-PUR
Langlebigkeit: Die auf bewährten Komponenten basierende Konstruktion sowie die hohen Projektrealisierungsstandards bei Rockfin garantieren eine jahrelange Zuverlässigkeit der R-PUR-Wasserstoffreinigungssysteme.
Bewährte Technologie: Jahrzehnte des Einsatzes von Adsorptions- und Katalysetechnologie garantieren den zuverlässigen Betrieb der Reinigungssysteme.
Skalierbarkeit: R-PUR-Wasserstoffreinigungssysteme eignen sich sowohl für kleinere Elektrolyseure als auch für industrielle Megawatt-Anlagen.
Konformität mit EU-Richtlinien und Branchenstandards

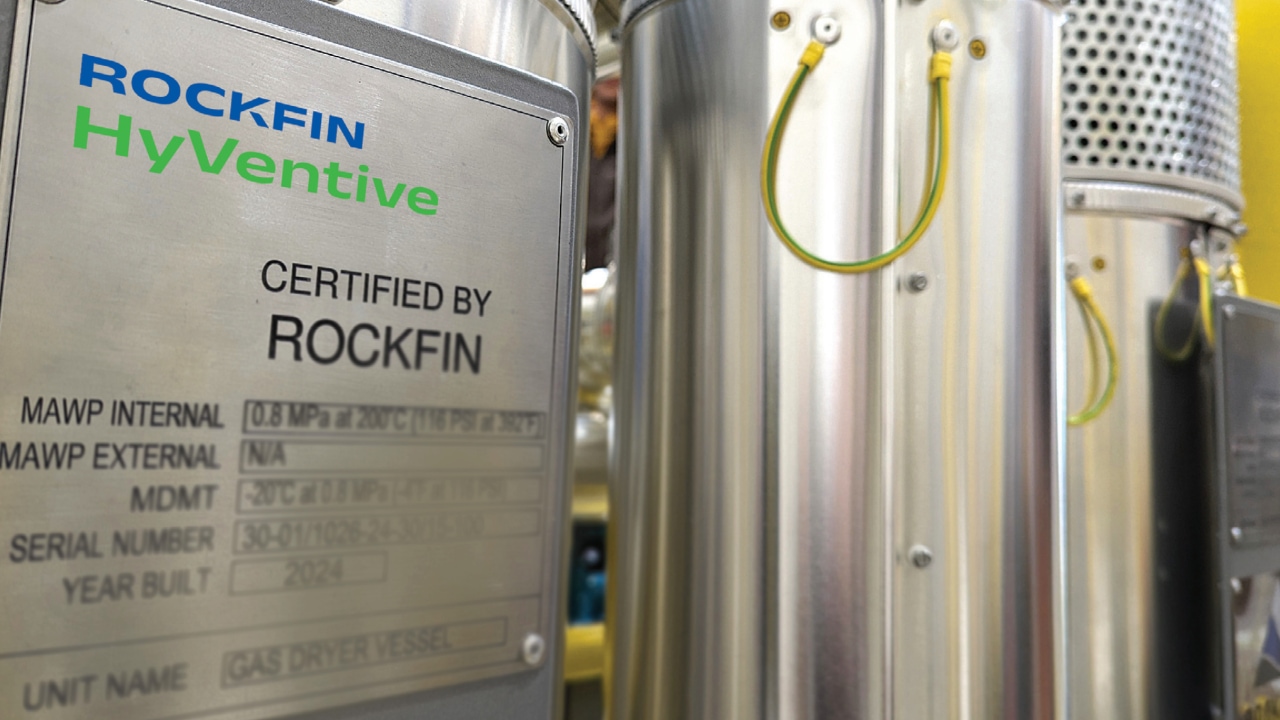

R-PUR-Wasserstoffreinigungssysteme tragen das CE-Zeichen und werden gemäß folgenden Richtlinien und Branchenstandards gefertigt:
- MD 2006/42/EC – Maschinenrichtlinie
- PED 2014/68/EU – Druckgeräterichtlinie
- EN 61508 – Funktionale Sicherheit von Steuerungssystemen
- EN 61511 – Funktionale Sicherheit – Sicherheitsinstrumentierte Systeme für die Prozessindustrie
- EN 12100 – Sicherheit von Maschinen – Allgemeine Gestaltungsleitsätze – Risikobeurteilung und Risikominderung
- EN 60204-1 – Sicherheit von Maschinen – Elektrische Ausrüstung von Maschinen
- EN 1127-1 – Explosionsfähige Atmosphären – Explosionsschutz
- EN 60079 – Normenreihe zur Sicherheit elektrischer Betriebsmittel in explosionsgefährdeten Bereichen
- EN 764-7 – Druckgeräte – Sicherheitssysteme für nicht befeuerte Druckgeräte
- EN 13445 – Unbefeuerte Druckbehälter
- ASME BPVC VIII – Auslegungsregeln für Druckbehälter nach ASME
- ASME B31.12 – Wasserstoffrohrleitungen
- EIGA DOC 15 – Wasserstoffanlagen
- EIGA DOC 211 – Wasserstoffabblassysteme für kommerzielle Anlagen
- EIGA DOC 121 – Wasserstoffrohrleitungen
- ISO 14687 – Qualität von Wasserstoffkraftstoff
- ISO 19880 – Gasförmiger Wasserstoff – Tankstellen
Beispielsysteme der Wasserstoffreinigung R-PUR
R-PUR.D.20.34.CC
- Sauerstoffentfernungsmodul (Deoxo): D – enthält Deoxo-Modul
- Wasserstoffdurchfluss: 20 Nm³/h
- Auslegungsdruck: 34 barg
- Regenerationskreislauf: CC – Geschlossener Kreislauf (ohne Wasserstoffverlust)
R-PUR.X.100.15.OC
- Sauerstoffentfernungsmodul (Deoxo): X – ohne Deoxo-Modul
- Wasserstoffdurchfluss: 100 Nm³/h
- Auslegungsdruck: 15 barg
- Regenerationskreislauf: OC – Offener Kreislauf
R-PUR.D.500.40.OC
- Sauerstoffentfernungsmodul (Deoxo): D – enthält Deoxo-Modul
- Wasserstoffdurchfluss: 500 Nm³/h
- Auslegungsdruck: 40 barg
- Regenerationskreislauf: OC – Offener Kreislauf
